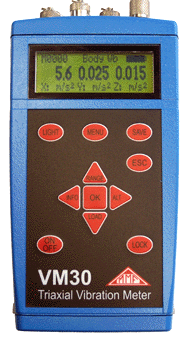

| Human Vibration Meter | |||||||||||||||||||||||||||||||||||||||
| Model | : | VM30-H | |||||||||||||||||||||||||||||||||||||
| Fungsi | : | Untuk mengukur paparan getaran mesin terhadap tubuh manusia | |||||||||||||||||||||||||||||||||||||
| Specification : | |||||||||||||||||||||||||||||||||||||||
| • | Range Measurement Human vibration | : | 0.005 m/ s² to 6000 m/ s | ||||||||||||||||||||||||||||||||||||
| • | Vibration acceleration | : | 0.005 m/ s² to 6000 m/ s | ||||||||||||||||||||||||||||||||||||
| • | Vibration velocity | : | 0.05 mm/ s to 100 m/ s | ||||||||||||||||||||||||||||||||||||
| • | Vibration displacement | : | 0.5 ¼ m to 1000 mm | ||||||||||||||||||||||||||||||||||||
| • | Accuracy | : | ± 3 % and ± 2 digits | ||||||||||||||||||||||||||||||||||||
| • | Frequency weightings Wh ( Hand-Arm) | : | Wb, Wc, Wd, We, Wg, Wj, Wk and Wm ( whole-body vibration) | ||||||||||||||||||||||||||||||||||||
| • | Other frequency ranges Acceleration | : | 0, 4 - 100 Hz, 2 - 300 Hz, 0, 4 - 1250 Hz, 10 - 1250 Hz, 0, 4 - 10 000 Hz, 1000 - 10 000 Hz | ||||||||||||||||||||||||||||||||||||
| • | Velocity | : | 2- 300 Hz, 10 - 1250 Hz | ||||||||||||||||||||||||||||||||||||
| • | Displacement | : | 6 - 200 Hz | ||||||||||||||||||||||||||||||||||||
| • | Display modes | : | Running RMS ( 1 s) , maximum RMS ( MTVV) , interval RMS, estimated vibration dose | ||||||||||||||||||||||||||||||||||||
| value ( eVDV) , vibration total value ( ahv) , peak, maximum peak and crest factor | |||||||||||||||||||||||||||||||||||||||
| • | Daily exposure A( 8) | : | ( 8) calculation for several activities and test persons by supplied Excel macro | ||||||||||||||||||||||||||||||||||||
| • | Input channels | : | 1 to 3 IEPE compatible inputs | ||||||||||||||||||||||||||||||||||||
| • | Constant current source | : | 2 mA / 20 V | ||||||||||||||||||||||||||||||||||||
| • | Socket | : | Binder 711 ( fem.) | ||||||||||||||||||||||||||||||||||||
| • | Transducers | : | KS943B-10 for hand-arm vibration, KB103SV-100 for whole-body vibration or other | ||||||||||||||||||||||||||||||||||||
| accelerometer models with a nominal sensitivity of 10 or 100 mV/ g - Calibration : | |||||||||||||||||||||||||||||||||||||||
| By vibration calibrator, signal generator or entry of transducer sensitivity | |||||||||||||||||||||||||||||||||||||||
| • | Gain ranges | : | 1 / 10 / 100 / 1000 manually selectable or autoranging | ||||||||||||||||||||||||||||||||||||
| • | Overload indicator | : | Independently for each channel | ||||||||||||||||||||||||||||||||||||
| • | Setups | : | 10 individually selectable parameter sets may be saved and recalled by key | ||||||||||||||||||||||||||||||||||||
| • | Memory | : | > 1000 measurements with date, time and comment | ||||||||||||||||||||||||||||||||||||
| • | Record modes | : | Manually by key or in time intervals from 1 second to 10 hours | ||||||||||||||||||||||||||||||||||||
| • | PC interface | : | RS-232, 115 KBd/ s, 3 pin socket Binder 711 ( female) or USB / RS-232 adapter | ||||||||||||||||||||||||||||||||||||
| • | Display | : | Graphic LCD with 120 x 32 pixels and backlighting | ||||||||||||||||||||||||||||||||||||
| • | Signal output | : | 3 buffered AC sensor signals ± 2 V at 4 pin socket model Binder 711 ( male) | ||||||||||||||||||||||||||||||||||||
| • | Battery | : | 3 Alkaline Mignon ( " AA " ) cells or NiMH accumulators, | ||||||||||||||||||||||||||||||||||||
| Operating time 20 - 30 h, battery indicator | |||||||||||||||||||||||||||||||||||||||
| • | External power supply | : | 8 - 12 VDC, < 150 mA via 5 pin socket Binder 711 ( female) | ||||||||||||||||||||||||||||||||||||
| • | Dimension | : | 165 x 92 x 31 mm³ ; 350 g ( with out connector) | ||||||||||||||||||||||||||||||||||||
